陶瓷廠18萬風量布袋除塵器是我公司集十余年來的研究技術經驗和成果，綜合了目前國際上優秀的長袋離線脈沖除塵技術而向用戶推出的一種具有九十年代國際水平的長袋離線脈沖除塵器技術產品。它是一種處理風量大、清灰效果好、除塵效率≥99.8%以上、排放濃度符合國家排放標準≤30mg/Nm3、運行可靠、維護方便、占地面積小的大型除塵設備。

除塵器主要結構、特點

2.1．采用國際先進的離線三狀態清灰結構，避免了粉塵的“再吸附”，清灰徹底、工作可靠。設計采用分室噴吹清灰新技術，較常規除塵器減少脈沖閥數量1～2倍。?

2.2.電磁閥采用澳大利亞高原公司技術3寸淹沒式脈沖閥，易損件膜片使用壽命3年以上，正常使用超過100萬次。?

2.3.除塵器清灰機構采用PLC自動控制，兼有自動、手動兩種控制方式，可任選。??

2.4.高效的三狀態清灰機構可回收高濃度粉塵（允許入口粉塵濃度1000g/Nm3）替代了原來的二次除塵，降低投資成本。??

2.5.?先進的彈簧脹圈式濾袋緊固方式和進口袋籠焊接線上生產出高質量的袋籠產品，不但能保證濾袋的有效密封，而且能延長濾袋的使用壽命。?

陶瓷廠18萬風量布袋除塵器規格型號 FZDM-8X386-YC長袋離線低壓脈沖收塵器?

除塵器設備外形尺寸：?10.32×8.56×11.89（m）

除塵器入口煙氣量：?180000m3/h

除塵器入口含塵量：?500mg/m3

除塵器入口煙氣溫度：?≤150℃

設計過濾面積：?3240m2

設計過濾風速：?<0.98m/min

出口粉塵濃度?<30mg/Nm3

設計室數：?8個

布袋總量：?1024條

每室布袋數量：?128個

布袋規格：?φ160x6300mm

布袋材質：滌綸針刺氈

濾袋濾料單位重量：?550g/m2

脈沖閥總量：?64個?

電磁閥：?3”淹沒閥,澳大利亞高原公司技術?

每個電磁閥噴吹布袋數量?16?

提升閥數量：?8個?

噴吹時間：?0.15秒?

花板厚度?8mm?

本體箱板:?5mm?

灰斗壁板：?5mm?

設備阻力；?≤1200Pa?

設備設計承受負壓?8000Pa?

壓力損失?1150Pa?

壓縮空氣壓力?0.2-0.4MPa?

循環時間?25分鐘（可調）?

清灰周期?0.3-0.4h?漏

風率?≤2%?

出口粉塵濃度?<30mg/Nm3?

設計除塵效率?99.99%?

保證除塵效率:?99.98%?

清灰方式?脈沖清灰

清灰控制方式?離線?電氣?采用simens?PLC自動控制，觸摸屏顯示，溫度傳感器、壓力傳感器、及各類儀器儀表系統。

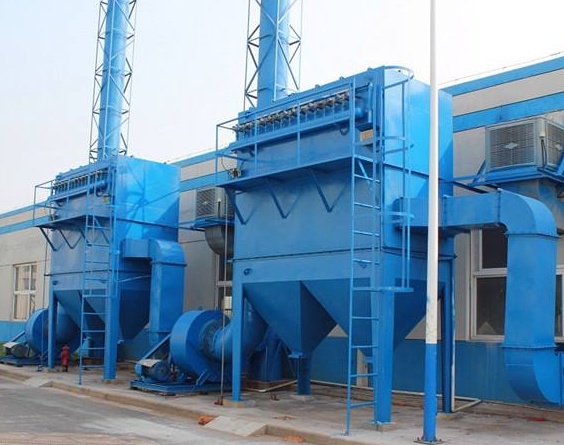

除塵器主要由上箱體、中箱體、骨架、濾袋及噴吹裝置、卸灰裝置等組成。含塵空氣從除塵器的灰斗進入各室,并在灰斗導流裝置的導流下，大顆粒的粉塵被分離，直接落入灰斗，而較細粉塵均勻的進入中部箱體而吸附在濾袋的外表面上，潔凈氣體透過濾袋進入上箱體，經排風管排入大氣。隨著過濾工況的進行，濾袋上的粉塵越積越多，當設備阻力達到限定的阻力值（一般設定為1500Pa）時，由清灰控制裝置按差壓設定值或清灰時間設定值自動按設定程序打開電磁脈沖閥，進行噴吹，利用壓縮空氣使袋內壓力聚增，將濾袋上的粉塵進行抖落（即使粘細粉塵亦能較徹底地清灰）至灰斗中，由排灰機構排出。
