旋風除塵器對于氣固混合物中5μm 以上的顆粒物具有良好的分離效果，同時結構簡單、使用方便、壓力損失中等，因此在一些含塵真空系統的前置除塵中會經常用到。螺桿真空泵廠家這就帶大家來了解下旋風除塵器。

在含塵氣體分離應用中，旋風除塵器利用了顆粒物與空氣慣性離心力的不同，將較重顆粒物從混合氣體中分離出來，具體結構原理如下圖：

當含塵氣體由進口切向進入后，沿筒體內壁由上向下做旋轉運動，這股旋流我們稱之為外渦旋。外渦旋旋轉向下的過程中，由于離心力的作用，氣流內的塵粒被甩向筒壁，實現氣體和固體的分離，塵粒就在重力作用下沿筒壁旋轉落入灰斗。

實現氣固分離后的外渦旋繼續下走的過程中，錐形沉降筒的錐體結構使得旋流的旋轉半徑不斷減小，根據旋轉距不變?cè)恚阱F體里外旋流的切向速度不斷提高，當氣流達到錐體某一位置時，在分離器中就會形成由下而上的旋風，這股旋流被稱之為內渦旋，內渦旋由下而上最后在排氣口將分離后的清潔氣體排出（圖中有個上渦旋，當氣流從除塵器頂部向下高速旋轉時，頂部壓力下降，可能會使一部分氣流帶著微細塵粒沿筒體內壁旋轉向上，到達頂蓋后再沿排氣管外壁旋轉向下，最后匯入排氣管排走）。

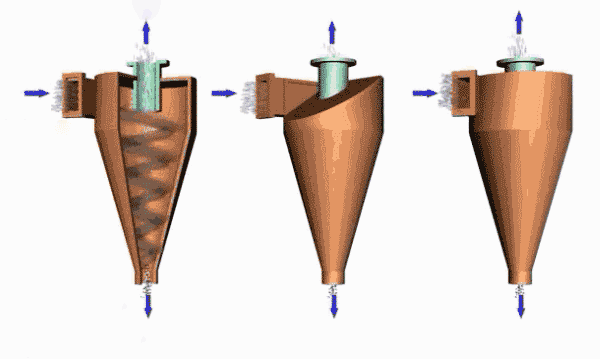

更直觀的可以看下面的GIF圖（按進氣方式，旋風除塵器分軸向進入式與切向進入式，圖中為切向進入式）：

旋風除塵器的大致原理就是如此了。它的除塵效率與使用溫度以及顆粒物的粒徑有關，一般來說粒徑越大，除塵器的效率越高，當捕集<5μm以下的顆粒時，效率就會較低，而溫度則是越高，分離效率越低；自身的因素上，進氣口的大小結構、圓筒體直徑和高度、排氣管直徑和深度等，都會對顆粒物的分離效率產生影響。

在實際使用中，判斷旋風除塵器好壞的性能參數包括：它的處理風量、凈化效率、臨界粒徑、壓力損失、使用溫度這幾個方面。
